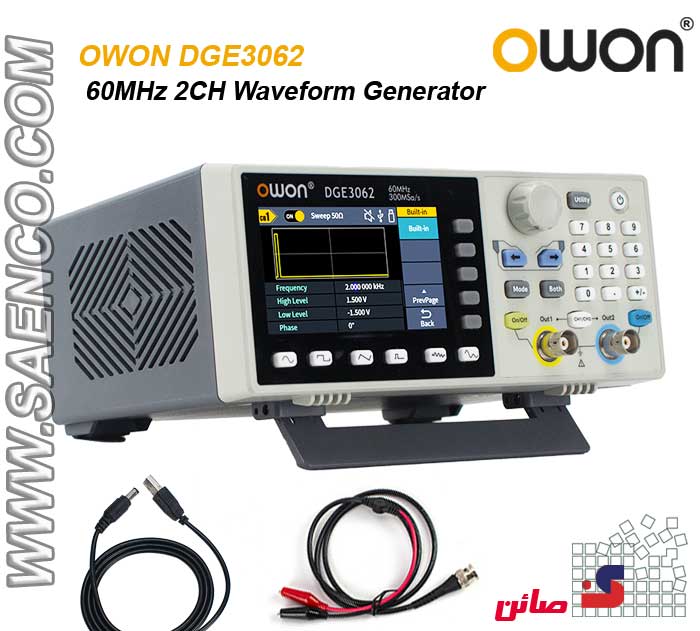

سیگنال ژنراتور2 کاناله 60 مگاهرتزDGE3062 کمپانی OWON
سیگنال ژنراتور مدل DGE3062 با حداکثر فرکانس کاری 60MHz و نرخ نمونه‌برداری بالا 300MSa/s ،رزولوشن 14 بیت و دامنه سیگنال پیک تو پیک 10Vpp شکل موج‌های مختلفی نظیر سینوسی، مربعی، پالس و رمپ را تولید کند. همچنین، DGE3062 توانایی تولید شکل موج‌های مدوله شده از جمله AM، FM و PM را داراست و به کاربر امکان می‌دهد به راحتی سیگنال‌های دلخواه خود را تنظیم و ایجاد کند. این دستگاه دارای پورت USB برای اتصال به کامپیوتر و کنترل از راه دور است و با پروتکل‌های SCPI نیز سازگار می‌باشد. طراحی کاربرپسند، صفحه نمایش رنگی و ابعاد کوچک دستگاه، آن را به گزینه مناسبی برای بهره‌برداری در آزمایشگاه‌ها و محیط‌های صنعتی تبدیل کرده است. با ویژگی‌های پیشرفته و قابلیت انعطاف بالا، DGE3062 انتخابی ایده‌آل برای مهندسان و محققان در زمینه الکترونیک به شمار می‌رود. فانکشن ژنراتور های سبک سری DGE 3000 قابلیت Sweepو Burst را به شرح زیر دارند.
ویژگی Sweep به کاربر اجازه می‌دهد که فرکانس یک سیگنال را به تدریج در یک محدوده مشخص تغییر دهد. این عملکرد در بررسی پاسخ فرکانسی مدارها و سیستم‌ها بسیار مفید است و به شناسایی نواحی فرکانسی حساس کمک می‌کند. قابلیت Burst نیز اجازه می‌دهد تا سیگنال به صورت پالس‌های جداگانه و در یک زمان معین تولید شود. با استفاده از این ویژگی، کاربر می‌تواند سیگنال‌ها را برای مدت زمان مشخصی فعال کند و سپس آنها را غیرفعال نماید. این عملکرد در آزمایشات و تحلیل‌های خاص مانند تست‌های انتقال و مدولاسیون کاربرد دارد. این دو ویژگی به بهبود تست و تحلیل سیستم‌های الکترونیکی کمک می‌کنند.
فانکشن ژنراتور60MHz دو کاناله مدل DGE3062
- محدوده فرکانس قابل تنظیم 1µHZ ~ 60MHz
- خروجی دو کاناله
- نرخ نمونه برداری 300MSa/s و رزلوشن 14 bits
- دامنه 1mVpp - 10Vpp
- تولید شکل موج های استاندارد شامل سینوسی، مربعی ، پالس، رمپ ، نویز و 160 نوع شکل موج دلخواه
sine, square, pulse, ramp, and noise and arbitrary - پشتیبانی شکل موج های مدوله شده:
AM,FM,PM,PWM,FSK,3FSK,4FSK,PSK,ASK,
BPSK,OSK,DSB-AM,QPSK,SUM,Sweep,Burst - دارای فرکانس شمار با نمایش مقدار فرکانس و دوره ی پالس های ورودی
- 100mHz ~ 200MHz
- دارای پورتUSB Host, USB Device و پشتیبانی از پروتکل‌های ارتباطی SCPI
- صفحه نمایش رنگی 3.6 اینچی
- ابعاد و وزن کم 0.8kg 200 x 92 x 157mm)
- لوازم جانبی: آداپتور برق، کابل ارتباطی USB ، راهنمای انگلیسی، کابل BNC به سوسماری ، کابل Q9/BNC
