اسیلوسکوپ، سیگنال ژنراتور و مولتیمتر 25MHz پرتابل HDS25S

اسیلوسکوپ 25MHz دو کانال با فانکشن ژنراتور و مولتیمتر مدل HDS25S

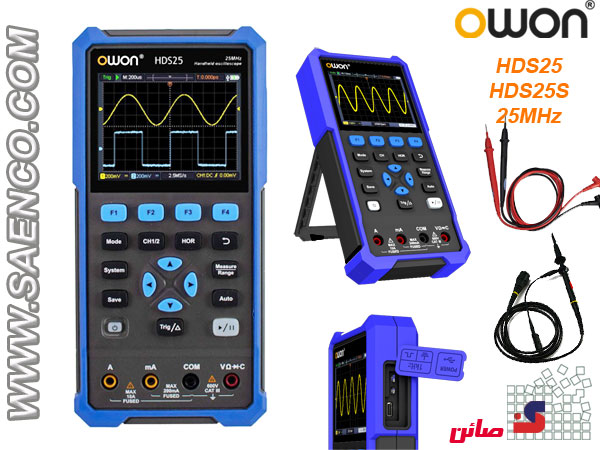

اسیلوسکوپ دستی HDS25S ساخت کمپانی OWON، ابزار چند منظوره‌ای است که شامل یک اسیلوسکوپ دو کاناله با فرکانس 25 مگاهرتز، فانکشن ژنراتور و مولتی ‌متر می ‌باشد. پسوند S نشانگر اینست که این اسیلوسکوپ نسبت به مدل HDS25 دارای یک خروجی سیگنال ژنراتور می باشد که می تواند شکل موج های مختلف تولید کند. این اسیلوسکوپ دیجیتال دستی با سرعت نمونه ‌برداری MSa/s250 و صفحه نمایش رنگی 3.5 اینچی، قابلیت ثبت طول سیگنال تا8K و نرخ به روز رسانی 10,000 wfrm/s را دارد. با ماکزیمم ولتاژ پیک 400ولت و 8 نوع اندازه ‌گیری اتوماتیک، این اسیلوسکوپ دقت بالایی در تجزیه و تحلیل سیگنال ‌ها فراهم می ‌کند. در حالت مولتی ‌متری با 20,000 شمارنده TRUE RMS، توانایی اندازه‌ گیری ولتاژ AC و DC، جریان و مقاومت را دارد. این دستگاه از باطری لیتیمی قابل شارژ برخوردار است و با پورت USB Type-C امکان اتصال به کامپیوتر را فراهم می‌آورد. مولد شکل موج مدل HDS25S به دلیل ویژگی ‌های متنوع، گزینه‌ای ایده‌آل برای مهندسان و محققان در زمینه‌های الکترونیکی و آزمایشگاهی است.

اسیلوسکوپ 25MHz ، سیگنال ژنراتور و مولتیمتر پرتابل مدل HDS25S برند OWON

×



مشخصات اسیلوسکوپ:

• 25 مگاهرتز 2 کاناله
• سرعت نمونه برداری 250MSa/s
• صفحه نمایشگر رنگی 3.5 اینچی
• طول ثبت سیگنال 8K
• نرخ به روزرسانی 10,000 wfrms/s
• ضریب تضعیف پروب 1X,10X,100X,1000X,10000X
• 8 نوع اندازه گیری اتوماتیک و امکان اندازه گیری نوسان یک موج توسط مکان نما در محورهای Y یا X و محاسبه تفاوت بین موقعیت های مکان نما  ΔV, ΔT
• منحنی لیساژو XY Mode
• ماکزیمم ولتاژ پیک تاپیک:  400V

مشخصات آربیتریری فانکشن ژنراتور تک کاناله 10 مگاهرتز 14 بیتی :

• خروجس سیگنالهای سینوسی ، مربعی ، رمپ و پالس با فرکانسهای:
  Sine: 0.1Hz~10MHz
  Square:0.1Hz~5MHz
  Ramp: 0.1Hz~ 1MHz
  Pulse: 0.1Hz~5MHz
  Arb:0.1Hz~5MHz
• سرعت نمونه برداری 125MSa/s و دامنه 5Vpp و حافظه 8k

- مشخصات مولتی متر اتورنج 4 1/2 digit :

•  20000 شمارنده  TRUE RMS
• ولتاژ AC:750V و DC:1000V
• جریان DC:10A و AC:10A
• مقاومت، ظرفیت خازن، تست دیود و اتصال کوتاه

- سایر ویژگی ها:

• دارای باطری‌ قابل شارژ  لیتیومی
• قابلیت اتصال به کامپیوتر با پورت  USB Type-C

- لوازم جانبی:

آداپتور برق، کابل شارژ و ارتباطی  USB، پروب پسیو 10X، کابل سوسماری به BNC ،یک جفت پروب مولتی متر، کتابچه راهنمای کاربر، پیچ گوشتی

دانلود دیتاشیت اسیلوسکوپ پرتابل HDS25S برند OWON
