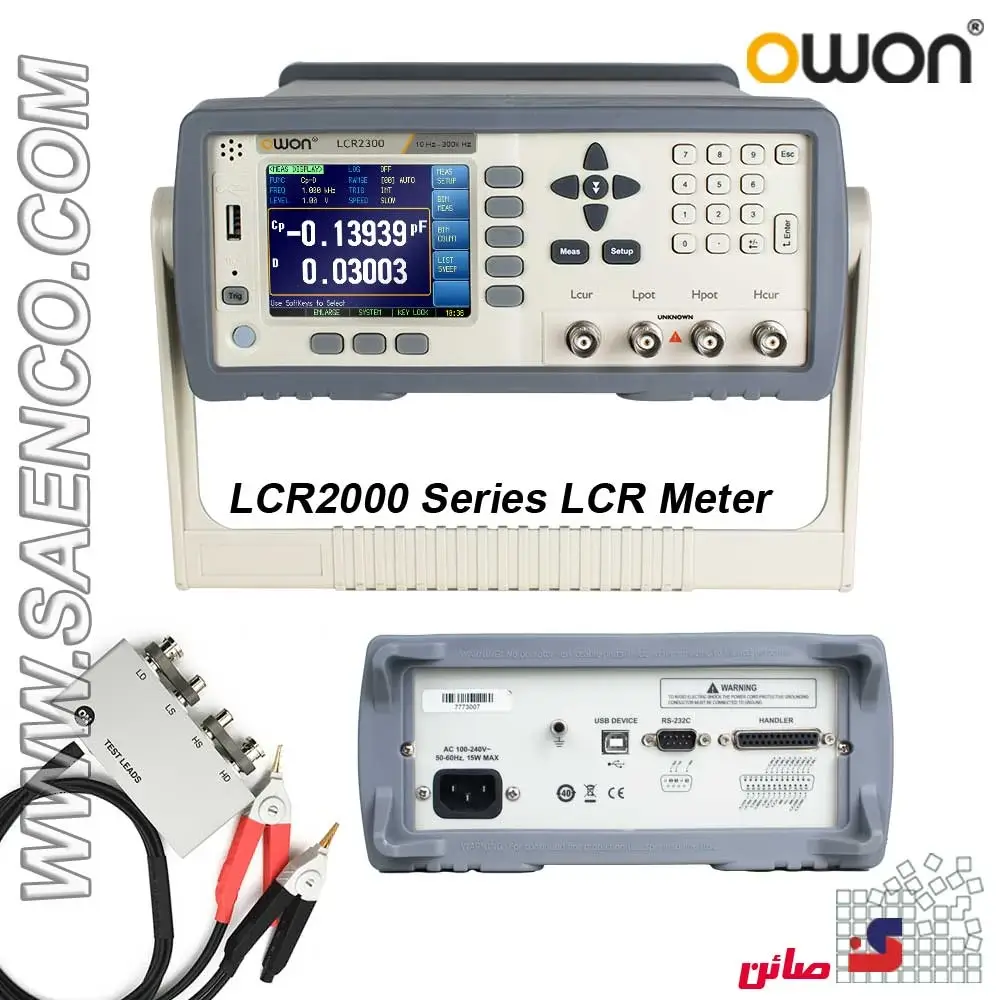

ال سی آر متر 300KHz مدل LCR2300 اوون
OWON LCR 2300 LCR Meter
LCR متر رومیزی مدل LCR2300 کمپانی OWON یک ابزار پیشرفته برای اندازه گیری دقیق پارامترهای الکتریکی است که قابلیت تست مقاومت (R)، تست خازن (C)، سلف (L)، تست DCR، تست ESR در محدوده فرکانس ۱۰ هرتز تا ۳۰۰ کیلوهرتز را به صورت پیوسته دارد. این دستگاه توانایی اندازه گیری انواع المان ها از جمله اندوکتانس (L) با دقت ۰.۰۰۰۰۱ میکرو هنری تا ۹۹۹۹.۹۹ هانری، ظرفیت خازن (C) از ۰.۰۰۰۰۱ پیکو فاراد تا ۹۹۹۹.۹۹ میلی فاراد و مقاومت الکتریکی (R) از ۰.۰۰۰۰۱ اهم تا ۹۹.۹۹۹۹ مگا اهم را داراست. ویژگی های بارز این دستگاه شامل دقت پایه ۰.۰۵ درصد، سرعت اندازه گیری تا ۴۰ بار در ثانیه، ارائه پارامترهای مختلف قابل مشاهده همچون Z، D، Q و زاویه های فاز، و همچنین نمایش اطلاعات بر روی LCD رنگی ۳.۵ اینچی است. LCR2300 از پروتکل های ارتباطی SCPI و Modbus RTU پشتیبانی کرده و دارای رابط های خروجی USB و RS232 است. به علاوه، با قابلیت های تست مختلف و اندازه گیری ESR خازن، این دستگاه همواره به عنوان ابزاری جامع برای مهندسان و تکنسین های الکترونیک شناخته می شود.
LCR متر 300 کیلوهرتز رومیزی مدل LCR2300 کمپانی OWON
- محدوده فرکانس تست : 10Hz~300kHz به صورت پیوسته
- دارای حافظه داخلی
- رنج اندازه گیری المان ها:
- اندوکتانس، سلف L: 0.00001uH ~ 9999.99H هانری
- ظرفیت خازنC : 0.00001pF ~ 9999.99mF
- اهم سنجی ( مقاومت الکتریکیR، مقاومت واکنشیX و امپدانسZ): 0.00001Ω ~ 99.9999MΩ
- رسانایی(سیمولsusceptance)B,G: 0.01nS~ 999.999S
ضریب اتلاف D: 0.00001 ~ 9.99999
ضریب کیفیت Q: 0.00001 ~ 99999.9
زاویه فاز دی استاتیک (θd) : -179.999°~ 179.999°
زاویه فاز واقعی(θr) : -3.14159 ~ 3.14159
% (درصد) : -999.999% ~ 999.999% - پارامترهای قابل مشاهده :
- Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Lac, △, △%
- توابع تست:
- Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, G-B, R-X, Z-θr, Z-θd, DCR
- امپدانس خروجی: 30Ω,50Ω,100Ω
- دقت پایه: 0.05٪
- سرعت اندازه گیری تا 40 بار در ثانیه
- اندازه گیری DCR و ولتاژ بایاس D.C داخلی (± 2.5 ولت) برای ارزیابی وضعیت خازن یا سلف در حالت استاتیک (جریان مستقیم)
- اندازه گیری ESR خازن (بخش حقیقی امپدانس) یا مقاومت سری معادل (ESR) همان Rs
- LCD رنگی 3.5 اینچی
- پشتیبانی از پروتکل ارتباطی SCPI و Modbus RTU
- رابط های خروجی: USB Host / Device, RS232, Handler
- قابلیت اندازه گیری 9رنج به صورت خودکار، قفل و اسمی auto, lock and nominal
